Na fabricação de precisão, uma pequena inconsistência na aplicação de adesivo ou fluido pode criar um problema de produção surpreendentemente caro. O excesso de material pode contaminar os componentes vizinhos, a quantidade insuficiente de adesivo pode enfraquecer a ligação e a distribuição inconsistente pode levar a retrabalho ou montagens rejeitadas. À medida que os componentes eletrônicos se tornam mais compactos e as linhas de produção automatizadas exigem maior repetibilidade, os fabricantes devem prestar mais atenção ao design de cada peça do sistema de distribuição de fluidos.
Uma agulha de precisão cônica personalizada pode ajudar a enfrentar esses desafios, combinando a geometria da ponta dosadora com o material, a peça de trabalho e o processo de produção. Para os fabricantes, o objetivo não é simplesmente usar uma agulha mais fina, mas obter fluxo confiável, posicionamento preciso e resultados consistentes sob condições operacionais reais.
1. Por que as agulhas dispensadoras padrão podem não atender às necessidades de produção
As agulhas de dosificação padrão são práticas para aplicações gerais, mas uma geometria de ponta fixa pode não se adequar a todos os adesivos, componentes ou caminhos de dosificação. Uma agulha que funciona bem com um líquido de baixa viscosidade pode criar resistência excessiva quando usada com um material mais espesso. Uma ponta muito grande pode depositar excesso de fluido, enquanto uma abertura muito pequena pode aumentar a pressão de distribuição ou aumentar a probabilidade de entupimento.
Esses problemas são particularmente relevantes na montagem eletrônica, colagem de precisão, produção de componentes automotivos e vedação industrial. Os fabricantes podem precisar aplicar pequenas quantidades de epóxi, adesivo UV, lubrificante, pasta de solda ou selante sem espalhar o material nas superfícies próximas.
Uma agulha cônica tem uma ponta cônica que se estreita em direção à saída de distribuição. Dependendo da sua geometria e dimensões, este projeto pode proporcionar melhor acesso a áreas confinadas e apoiar a colocação controlada de materiais. No entanto, a conicidade por si só não garante precisão. O diâmetro interno, o tamanho da saída, o comprimento da agulha, as propriedades do material e os parâmetros de distribuição devem funcionar juntos.
2. Combinando a geometria da agulha com o comportamento do fluido
Um dos fatores de seleção mais importantes é a viscosidade do fluido. Líquidos de baixa viscosidade fluem com relativa facilidade, enquanto adesivos e pastas de alta viscosidade geralmente requerem maior força para se moverem através de uma passagem estreita. Alguns materiais também são sensíveis ao cisalhamento, dependentes da temperatura ou propensos à cura após exposição ao ar ou à luz.
Escolher uma agulha com base apenas no seu calibre pode, portanto, levar a resultados inconsistentes. Os engenheiros devem considerar os seguintes fatores juntos:
● Diâmetro interno e tamanho de saída: Influenciam a resistência do fluxo e a quantidade de material que pode passar pela ponta.
● Geometria cônica: A transição em direção à saída afeta o caminho do fluxo interno e deve se adequar ao material e ao padrão de distribuição necessário.
● Comprimento da agulha: Percursos de fluido mais longos podem aumentar a resistência e afetar a resposta durante a distribuição.
● Compatibilidade de materiais: A agulha e seus componentes de conexão devem suportar as propriedades químicas do fluido.
● Pressão de distribuição e tempo de ciclo: A geometria selecionada deve operar dentro dos limites práticos de pressão e tempo do equipamento.
Testar com o material de produção real é essencial. Um projeto que funciona bem com um líquido de referência pode se comportar de maneira diferente com um epóxi preenchido, um adesivo de cura rápida ou uma formulação abrasiva.
3. Redução de defeitos na distribuição automatizada
A produção automatizada depende de resultados repetíveis em milhares de ciclos de dosificação. Mesmo pequenas variações na saída, conexão ou superfície interna podem contribuir para depósitos inconsistentes, gotejamento, amarração ou acúmulo de material na ponta.
Ao diagnosticar esses problemas, os fabricantes devem olhar além da própria agulha. A pressão de distribuição, o sincronismo da válvula, a temperatura do fluido, a idade do material, a distância do bico à peça de trabalho e as configurações de retorno podem afetar o depósito final. A troca da agulha pode ajudar, mas deve ser avaliada como parte do processo completo de dispensação.

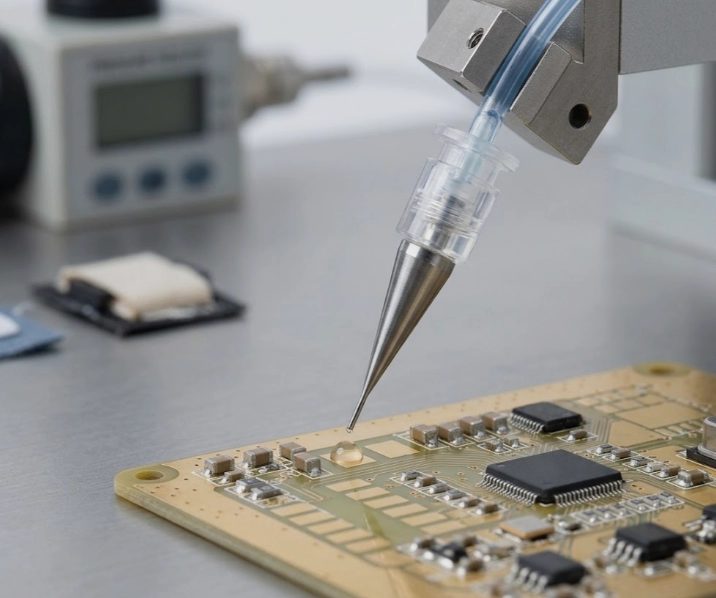

Por exemplo, ao aplicar adesivo perto de pequenos componentes eletrônicos, uma ponta cônica adequada pode ajudar os operadores a alcançar espaços estreitos, ao mesmo tempo que limita o contato desnecessário com peças adjacentes. Na colagem de precisão, a geometria de saída correta também pode ajudar a controlar o posicionamento do cordão. O resultado ainda depende da validação do processo e de configurações consistentes dos equipamentos.
As equipes de produção devem monitorar as dimensões do depósito, a precisão do posicionamento, a frequência dos defeitos e os intervalos de limpeza durante os testes. Essas medições fornecem uma base mais sólida para a escolha de uma agulha do que apenas a inspeção visual.
4. Quando a personalização vale a pena
Vale a pena considerar a personalização quando as agulhas padrão falham repetidamente em atender aos requisitos do processo ou quando a alteração do acessório de produção seria mais cara do que a adaptação do componente de distribuição.
Uma agulha de precisão cônica personalizada pode ser especificada de acordo com o comprimento necessário, dimensões de saída, geometria cônica, tipo de conexão e espaço de instalação disponível. Para equipamentos automatizados, a consistência dimensional é especialmente importante porque o caminho de distribuição e as coordenadas programadas são projetadas em torno de uma geometria de ferramenta definida.
Antes de solicitar um projeto personalizado, os compradores devem preparar uma especificação prática: o nome do fluido e a faixa de viscosidade, o tamanho do depósito alvo, a geometria do substrato, a pressão de distribuição, a frequência do ciclo, a conexão necessária e quaisquer condições químicas ou ambientais relevantes. Amostras de peças, desenhos e fotografias da aplicação podem ajudar a esclarecer restrições.
O teste de protótipo deve então verificar a consistência do fluxo, vazamento, repetibilidade de distribuição e compatibilidade com o equipamento existente. A personalização deve resolver um problema de produção documentado, em vez de introduzir complexidade desnecessária.
5. Escolha de um parceiro de fabricação para consistência de longo prazo
Uma agulha que funcione bem em uma única tentativa também deve permanecer adequada para produção repetida. Os compradores devem avaliar o controle dimensional, a rastreabilidade do material quando necessário, a confiabilidade da conexão, a consistência do lote e a capacidade do fornecedor de compreender os requisitos específicos da aplicação.
A Contriu fornece componentes de distribuição industrial, incluindo agulhas de distribuição cônicas e outras soluções de distribuição de fluidos de precisão. Sua linha de produtos industriais atende aplicações onde a geometria da agulha e a compatibilidade do equipamento são considerações importantes. Os compradores que avaliam uma agulha de precisão cônica personalizada devem confirmar as especificações disponíveis e discutir o fluido pretendido, as condições operacionais e as dimensões necessárias com o fornecedor.
O processo de avaliação correto considera o desempenho total da produção – não apenas o preço de compra. A dosagem confiável pode ajudar a reduzir o desperdício de material, as interrupções de limpeza e o retrabalho evitável, desde que a agulha seja adequada ao processo.
Conclusão
Agulhas de precisão cônicas personalizadas são mais úteis quando os fabricantes precisam de melhor controle sobre a colocação de fluidos, acesso a áreas restritas ou compatibilidade com uma configuração de produção específica. Seu desempenho depende de mais do que o formato da ponta: comportamento do fluido, dimensões de saída, configurações do equipamento e consistência de fabricação, todos influenciam o resultado.
Ao definir claramente o problema de distribuição e validar a agulha sob condições reais de produção, os fabricantes podem tomar decisões mais informadas, melhorar a repetibilidade do processo e reduzir defeitos evitáveis. Para aplicações que não podem ser abordadas de forma eficaz com especificações padrão, a Contriu pode ser considerada um fornecedor para discutir requisitos de agulhas de dispensação específicos da aplicação.
